• ダイレクト生産用のプラスチック部品により、ツーリングにかかるコストと時間を節約

    Figure 4® Tough 60C White は、優れた耐衝撃性、伸張性、引張強度を備え、汎用性と生体適合性に優れた量産グレードの白色材料です。射出成形のような表面品質を持ち、長期的な環境安定性を備え、白色が長期間持続します。長期間の機能性と安定性、高い機械的耐荷重が求められるバッチ生産の医療部品に最適です。

    この樹脂は、65 ˚C の熱変形温度と 23 % の破断点伸びを特徴とし、7.1 % の降伏点伸びにより、ブラケット、スナップ、クリップに最適です。プリント速度が速く、後処理が簡易なため、並外れたスループットを実現できます。

    さらに Figure 4 Tough 60C White は、ASTM D4329 法と ASTM G194 法に基づき、8 年間の屋内機械的性能と 1.5 年間の屋外機械的性能の試験を実施。実際の利用条件で、プリント部品の機能性と安定性が長期にわたり確保されます。

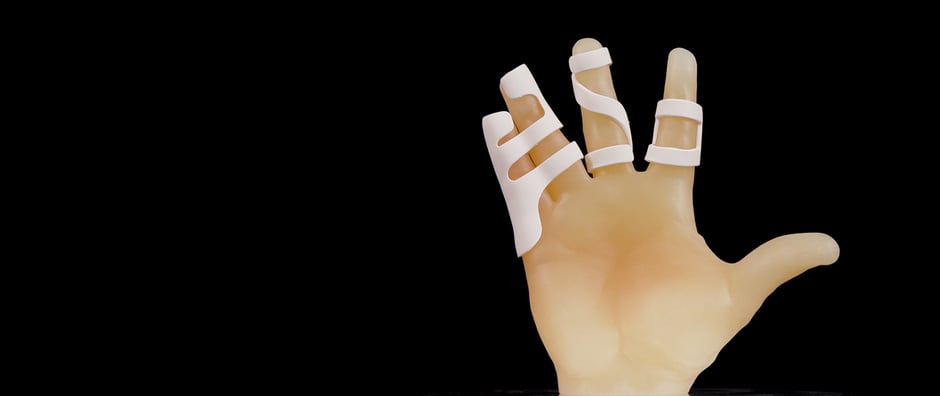

  • Figure 4 Tough 60C White ビデオ (最終)

  • アプリケーション

    • 治験および医療機器 (器具、ハンドル、小型プラスチック部品など)
    • ハンドル、クランク、ノブ、レバーなどの耐荷重部品
    • ブラケット、スナップフィット、カスタム締め具などの構造部品
    • コンシューマ向け製品、ウェアラブル機器、一般用途で使用される、高精細、高精度を必要とする小型部品
    • 機能プロトタイピングと生体適合性エンドユーザ部品

  • 利点

    • 屋内外の用途で長期間使用する部品に最適
    • 二次熱硬化が不要
    • 清潔感のある鮮やかな白色が持続
    • 優れた表面仕上げ、精度、再現性
    • オートクレーブ可能

  • 機能

    • 機械的特性と色の長期的な屋内外環境安定性。ASTM 法に基づき、8 年間 (屋外) と 1.5 年間 (屋内) の試験を実施
    • ISO10993-5 および ISO10993-10 に準拠した生体適合性*
    • 熱変形温度: 0.455MPa で 65°C
    • 破断点伸び: 23%
    • 降伏点伸び: 7.1%
    • 耐衝撃性: 34 J/m (ノッチあり)
    • 引張弾性率: 1500 MPa
    • UL94 HB 可燃性
    • オートクレーブで滅菌可能

  • 材料特性

    該当する ASTM および ISO 規格に準拠した完全な機械特性を備えています。すべての部品において、ASTM 推奨の最低規格条件 (温度 23 °C、湿度 50% で 40 時間) が設定されています。材料特性には、物理的および機械的特性に加え、熱特性、可燃性、電気的特性 (絶縁強度、絶縁耐力、散逸要因、体積抵抗率等) が含まれます。

  • 等方特性

    Figure 4 テクノロジーでは、機械的特性という点で等方性のある部品をプリントします。つまり、X、Y、Z 軸で同様の結果を示す部品がプリントされます。最高の機械特性を考慮しながら部品を配置する必要はなく、自由度、部品の向き、機械的特性を改善する必要もありません。

  • 長期的な環境安定性

    Figure 4 Tough 60C White は、UV と湿度において長期的な環境安定性と清潔なホワイトを維持できるように開発されています。本材料では、初期の機械特性を一定期間にわたって高い比率で保持する機能について、試験を実施しており、この試験データから、部品の用途において検討すべき実際のパフォーマンス条件を確認できます。

    下記のグラフはデータセットのサンプルです。完全版データシートには、引張強度、破断点伸び、引張弾性率、耐衝撃性について、屋内および屋外の安定性が記載されています。Y 軸上の値は実際のデータ値、データポイントは初期値に対する割合 (%) を示しています。

  • 屋内安定性

    ASTM D4329 規格に従ってテスト済み。

    Figure 4 Tough 60C White 屋内での伸張性

  • 屋外安定性

    ASTM G194 規格に従ってテスト済み。

    Figure 4 Tough 60C White 屋外での引張強度

  • 化学的適合性および自動車流体適合性

    炭化水素および洗浄用化学薬品と材料の適合性は用途に不可欠です。ASTM D543 試験条件および USCAR2 試験条件に従って、Figure 4 Tough 60C White 部品の密封時および表面接触の適合性についてテストを実施しました。完全版データシートには、引張強度、引張弾性率、破断点伸びなど、その他のデータ表が記載されています。

  • 自動車流体適合性

    Figure 4 Tough 60C White Chemical USCAR 2 引張強度

  • 化学的適合性

    Figure 4 Tough 60C White Chemical ASTM 引張強度

* 注: 国によっては、ご利用いただけない製品や材料がございます。詳細については営業担当者にお問い合わせください。
