The EXT 220 MED with its filament-based extrusion technology enables printing of medical implants and instruments using high performance polymers, including PEEK, resomers and Radel® PPSU. It is the only platform with an integrated clean room and temperature controls to enable high-quality device production.

Download the EXT 220 MED brochure
EXT 220 MED 3D Printer

  • EXT 220 MED (旧称: Kumovis R1) は、PEEK や Radel® PPSU などのインプラント用ポリマーや医療グレードのポリマーを使用した医療機器の製造を可能にするように設計されたオープンフィラメント 3D プリンタです。

  • EXT 220 MED ビデオ2

FDA clears first 3D-printed PEEK cranial implant

Discover the VSP® PEEK Cranial Implant. This patient-specific solution offers a precise fit and reliable performance for cranioplasty procedures to restore defects in the skull. See how the EXT 220 MED enabled this innovation.

a graphic showing laminar airflow

温度管理が優れた機械的特性の鍵となる

EXT 220 MED にはグローバル層流エアフローが装備されており、ユーザはビルドチャンバを摂氏 250 度まで均一に加熱できます。局所的にエアフローを追加すると、機器の機械的特性の向上に貢献します。このプラットフォームは、生産中の温度を制御するように設計されています。PEEK や Radel® PPSU などのサーモジェニックポリマーを使用して生産された医療機器は、生産中に温度制御され、高品質のプリント部品が得られます。

  • 完全に制御可能なビルドチャンバの加熱

    摂氏 250 度まで加熱し、機器の反りを防ぎ、層の接着性を高め、特定のポリマーに合わせてビルドチャンバの温度を調整

  • 均一な温度分布を可能にする層流エアフロー

    ビルド部品内で温度勾配のない再現性を保証

  • 適応型局所温度管理

    各ストランドとレイヤの局所冷却を個別に調整し、加熱してレイヤの接着性をさらに高め、後処理の必要性を減らし、サポート構造の除去を簡素化

ビルドチャンバをクリーンルームにする

内蔵フィルタシステムを活用して、ビルドチャンバをクリーンルームに変換し、汚染を回避できます。さらに、3D プリンタは、既存の滅菌環境で生産を行うための「クリーンルーム対応」であり、医療基準を満たしています。

EXT 220 MED 3 D プリンタから頭蓋プレートを回収する医療専門家または医師

  • クリーンルームでの運用に最適化

    • EXT 220 MED プラットフォームを標準的な医療生産環境に統合
    • 医療適格性評価 (IQ、OQ、PQ) に合格するためのプロセスに対するサポートを受ける
    • 換気フードで、プリンタをクリーンルームの排気口に接続

  • フィルタシステムを内蔵

    • 粒子を遮断し、汚染を防止
    • DIN EN ISO 14644 に準拠した ISO クラス 7 クリーンルームの要件に適合

  • 高度な汚染防止機能を装備

    • フィラメントと最終部品の汚染リスクを排除
    • タッチして開くヒンジなどのスマートな設計で清掃とメンテナンスを簡素化

プロセスを監視し、品質を保証

EXT 220 MED で使用されている産業グレードの制御システムとソフトウェアは、関連するすべてのプロセスパラメータを監視するだけでなく、規制の厳しい業界でのプロセス分析とドキュメント化も可能にします。

Talk to an Expert
R1 2020 プロセス監視グラフ

Sample Applications

  • A 3D printed Cranial Implant

    Craniomaxillofacial Implants

    Material: PEEK
    Patient-specific cranial and orbital plates are 3D printed using a complete design-to-delivery workflow. Manufacturing time is as little as two days from scan to surgery

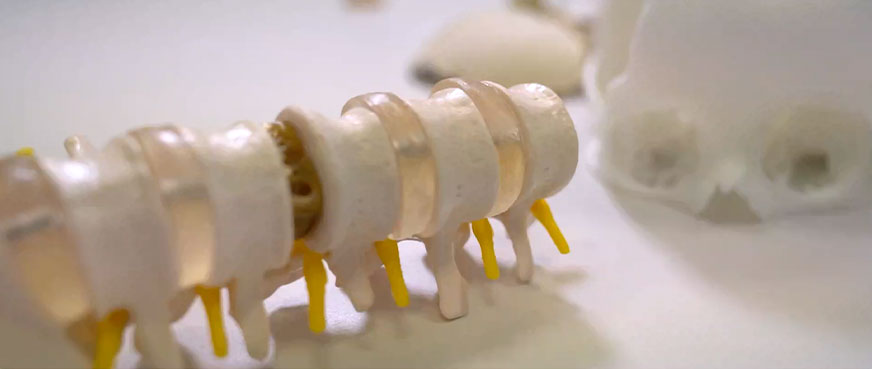

  • 3D printed spinal cage PEEK

    Interbody Fusion Devices

    Material: PEEK BCP
    PEEK filled with BCP or HA—combined with integrated lattice structures—is intended to support cell attachment and proliferation

  • Trial Implants: Trauma Bone Plates

    Trial Implants: Trauma Bone Plates

    Material: Radel® PPSU
    Very high thermal stability and high resistance to cleaning agents, disinfectants and other solvents

  • a 3D printed retractor blade

    Retractor Blades

    Material: CFR-PEEK
    Radiotranslucent durable blade which is resistant to hot steam with high stiffness due to carbon fiber-reinforcement

EXT 220 MED プリンタと互換性のある材料

3D printed spinal cage device in PEEK for spinal surgeries

PEEK Material

医療用インプラントに最適な高性能で生体適合性のあるポリマー

a transparent bone made from PPSU 3D printing material

Radel PPSU (Polyphenylsulfone)

滅菌可能な医療機器に最適な高耐衝撃性ポリマー
